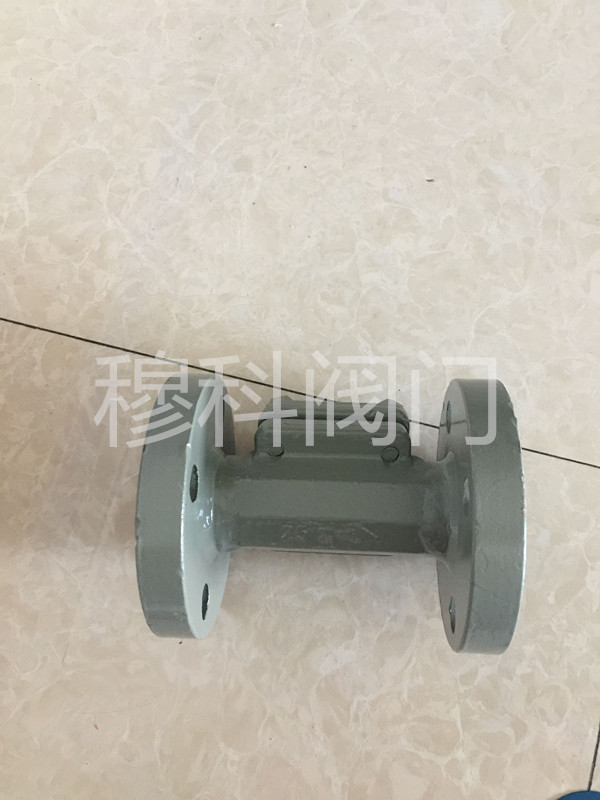

BK47、BK17雙金屬片疏水閥是一種調整螺栓閥門，內含雙金屬片感溫元件，隨蒸汽溫度升降受熱變形，推動閥心開關閥門。
BK47、BK17工作特性：
1、雙金屬片式疏水閥內有調整螺栓，可根據需要調節使用溫度，一般過冷度調整范圍低于飽和溫度15℃-30℃，背壓率大于70%，可排不凝結氣體，耐凍，體積小，能抗水錘，耐高壓，任意位置都可安裝。
2、雙金屬片有疲勞性，須要經常調整。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下，閥門處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫起元件開始彎曲變形，并把閥芯推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥開始關閉。雙金屬片隨蒸汽溫度變化控制閥門開關，阻汽排水。
BK47、BK17技術要求：
設計制造按GB/T22654-2008規定。
結構長度，標志按GB/T12250-2005的規定。
試驗與檢驗按GB/12251-2005的規定。
法蘭尺寸標準按ANSI B16.5
外形尺寸：
|
DN |
L |
H1 |
H2 |
|
15 高壓 |
140 |
101 |
26 |
|
20 高壓 |
140 |
101 |
26 |
|
25 高壓 |
140 |
101 |
26 |
|
65 大排量 |
320 |
120 |
105 |
|
80 大排量 |
320 |
120 |
105 |
|
100 大排量 |
320 |
120 |
105 |
 |
