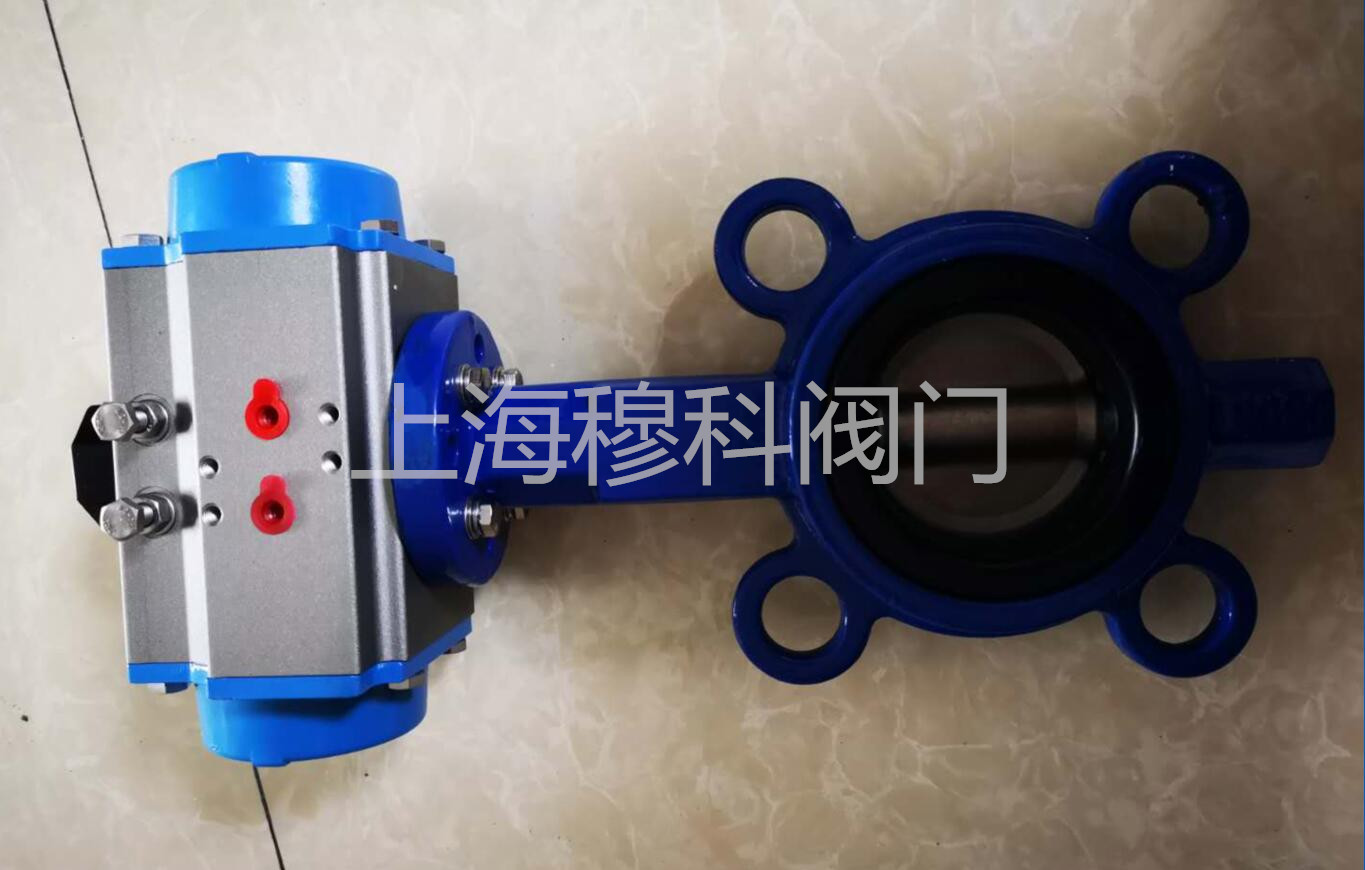

504665氣動驅動蝶閥采用進口名牌執行器，中線無插銷式結構，低扭矩
2閥體材質：標準型為鋁合金閥座，尼龍涂層蝶片，EPDM襯套密封；可選不銹鋼316蝶片，
2適用介質：海水、強酸、強堿、腐蝕等
2壓力范圍：0～10kgf/cm2；
2密封材料：EPDM；
2安裝方式：水平安裝；
2閥門形式：蝶閥
2溫度范圍：-20oC～120oC；
2標準電壓：標準：DC24V, AC220V。
504665氣動蝶閥系列參數| 2504665氣動驅動蝶閥采用進口名牌執行器，中線無插銷式結構，低扭矩2閥體材質：標準型為鋁合金閥座，尼龍涂層蝶片，EPDM襯套密封；可選不銹鋼316蝶片，2適用介質：海水、強酸、強堿、腐蝕等2壓力范圍：0～10kgf/cm2；2密封材料：EPDM；2安裝方式：水平安裝；2閥門形式：蝶閥2溫度范圍：-20oC～120oC；2標準電壓：標準：DC24V, AC220V。 |
|
| | 尺寸圖（單位：MM） |
|
規格 | 口徑 | 執行器型號 | L1 | H1 | L2 | H2 | H | Dф | 504650 | DN50 | 932052 | 127.0 | 104.0 | 42.0 | 130.0 | 304.0 | 95.0 | 504665 | DN65 | 932063 | 133.0 | 118.0 | 45.0 | 143.0 | 337.0 | 109.0 | 504680 | DN80 | 932075 | 155.0 | 130.0 | 45.0 | 155.0 | 374.0 | 124.0 | 5046100 | DN100 | 932080 | 177.0 | 138.0 | 52.0 | 170.0 | 412.0 | 153.0 | 5046150 | DN150 | 932118 | 284.0 | 170.0 | 56.0 | 210.0 | 512.0 | 206.0 | 5046200 | DN200 | 932127 | 290.0 | 190.0 | 61.0 | 243.0 | 600.0 | 264.0 |
|
